Auteur :  Verax [ 17 juil. 2021 13:58 ]
Sujet du message :  Re: Des connaisseurs en PC "Olivetti"?
Donc remplacer le contrôleur clavier peut être envisageable? (Si c'est possible)

Donc le fil gris sur cette alim (power_good) sur le fil noir le plus proche dès que le pc est déjà allumé? et ça de vrai faire un reset, comme le bouton?

La par contre on entre dans un terrain que je ne connais pas du tout, déjà est-ce que ça peux se déplacer tout ce qui est BIOS et CPU dans ces vieux PC? Car tout semble collé à même le PC?
Auteur :  whaka [ 17 juil. 2021 14:11 ]
Sujet du message :  Re: Des connaisseurs en PC "Olivetti"?
le bios est sur support, donc ça oui, tu peux toujours tenter de le sortir et le remmettre (desfois, ça peut suffire, mais là j'y crois pas trop)
le contrôleur clavier, je ne sais pas trop où il est, mais pres des ports clavier/souris y'a une puce dans un support, c'est peut être lui.

lui aussi tu pourrais essayer de l'extraire et regarder si y'a pas d'oxydation, par exemple.
mais c'est un support pour puce dite en boîtier PLCC, et ça c'est un peu délicat à sortir sans l'outils qui va bien.
ça peut se tenter au tournevis, mais le risque de péter le support est grand :D

edit : ah bin oui, c'est lui, j'avais pas regardé dans le détail une des photos où il est bien visible.
y'a marqué KBC, donc pour KeyBoard Controller, ça se tient :)
Auteur :  Verax [ 17 juil. 2021 14:46 ]
Sujet du message :  Re: Des connaisseurs en PC "Olivetti"?

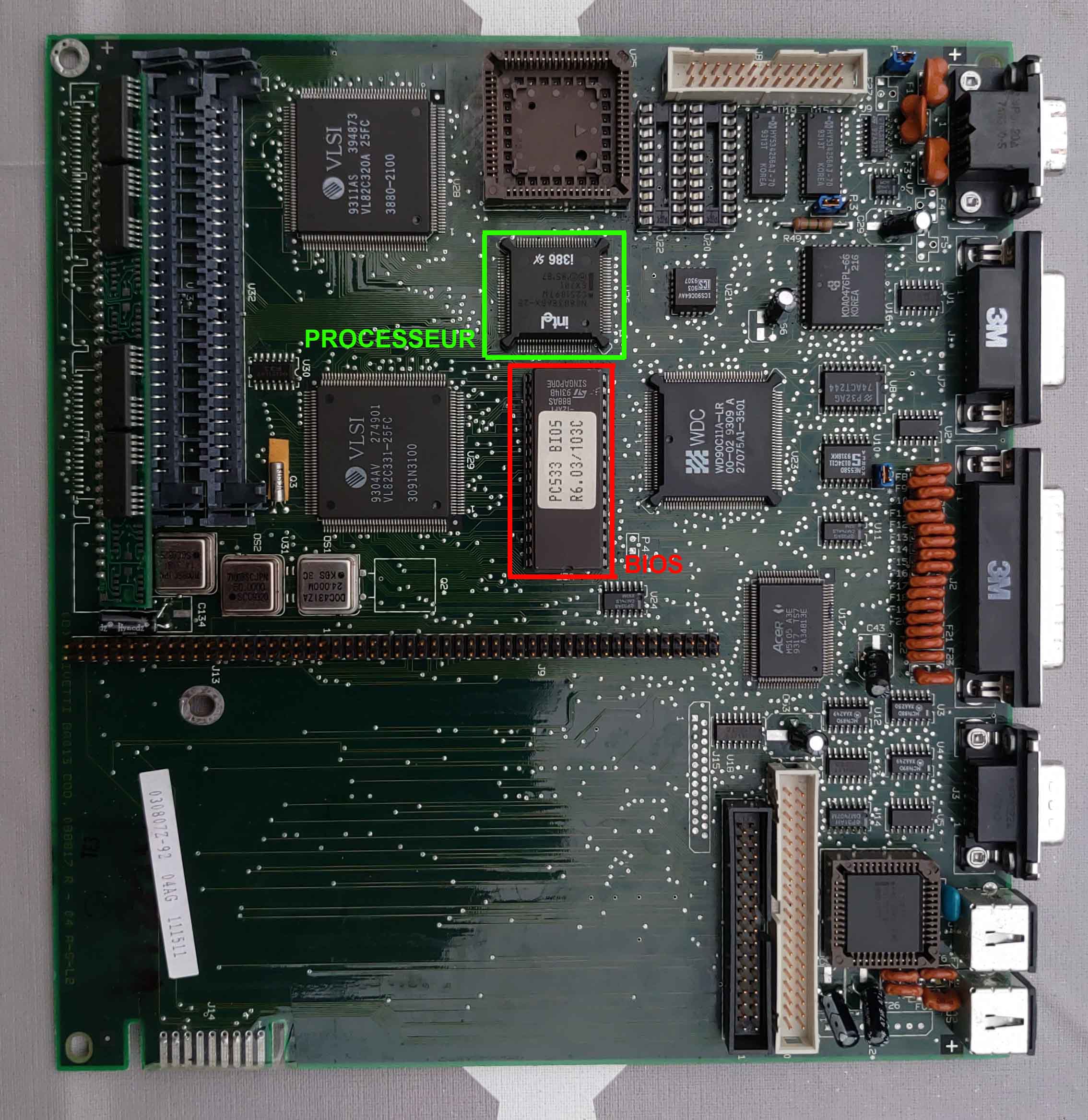

D'accord juste pour être sur qu'on parle bien de la même chose :

C'est bien ça?
[ img ]
Pour le Bios Il faut juste le "soulever" avec une pince doucement y'a pas besoin de dessouder?
Car si on peux l'enlever juste en tirant je peux le faire ça mange pas de pain et c'est pas compliqué. :)

Pourrais tu me dire ou est le truc avec marqué "KBC" dessus car j'ai beau regarder je le vois pas? :?

Et pour les fils et le reset de l'alimentation j'ai pas eu de réponse par contre ? :roll: :lol:

Je vais laisser le CPU tranquille je pense je n'ai pas le matos pour, et je n'ai jamais fait ça sur ce modèle là.

* * *

J'ai donc réussi à soulever le BIOS, je l'ai frotté au niveau des pins et j'ai mis un peu de spray a contact dessus.

Je l'ai remis ,et j'ai retesté, ça change rien. Bon ça a pas pu lui faire du mal ceci dit, ça devait fait 27 ans qu'il était la. :lol:

[ img ]
Auteur :  Joet BERNARD [ 17 juil. 2021 16:02 ]
Sujet du message :  Re: Des connaisseurs en PC "Olivetti"?
Euh c'est un peu moi qui ai lancé le sujet 🙃🙃🙃
Deksor n'a fait que préciser les conditions pour la photo.
Et avant qu'on me le dise, non je ne suis pas affilié dans son projet 😂
Je faisais juste ça pour l'aider.

La photo est correcte, c'est bien le CPU et le BIOS que t'as entouré
Le KBC, c'est la petite puce que tu vois tout en bas à droite sur le même photo. Elle est noire dans un socket brun foncé.

Euh pour retirer le CPU faudrait le dessouder, chose qu'il ne faut surtout pas faire 🙃🙃🙃. Ce n'est pas comme le Compaq ou le CPU est dans un socket (5 en l'occurrence), la le CPU est totalement intégré et impossible à changer

Ça me fait toujours rire de voir la taille des pins de cette époque comparé à ceux d'aujourd'hui 😂😂😂
Auteur :  Verax [ 17 juil. 2021 16:14 ]
Sujet du message :  Re: Des connaisseurs en PC "Olivetti"?
Non mais pas de soucis, mais c'est vrai que vous pouviez me demander directement j'aurais dis oui avec plaisir! ;)
Bref.

D'accord bon on est sur la même longueur d'onde alors ça va. :lol:

Aaaaah oui okay je la vois d'accord. POur ça j'ai acheté une pince spéciale qui m'a été conseillé sur un autre forum
C'est ce truc la qui est spécialement pour ce genre de CHIP
[ img ]

Ouai non mais de toutes façons le CPU j'y touche pas c'est trop petit et tout, je vais tout casser là. :roll:

Oui c'est hyper facile de nos jours à retirer un CPU!

Hahah oui c'est clair, je suis aussi en train de réparer un "vieux" Sony VAIO de 2010, et je vois absolument rien derrière pour dessouder ressouder tellement c'est petit! :? ...

Et sinon pour le KBC, comment le tester pour savoir si il est H.S ou défectueux? Et c'est possible de le remplacer par un autre?

* * *

Bon il s'avère que j'ai réussi à enlever le keyboard controler "KBC", et je l'ai aussi frotté et nettoyé, j'ai fait d e même avec les pins dans le socle. Je l'ai remis et j'ai allumé le PC. Rien ne change non plus! :lol:
[ img ]
Auteur :  Deksor [ 17 juil. 2021 18:10 ]
Sujet du message :  Re: Des connaisseurs en PC "Olivetti"?
Oui ça devrait être possible de le remplacer par un autre (encore faut-il trouver la référence). Déjà je remarque que c'est une puce Intel.

Je pense que c'est un genre de 8042 ou 8051 dans un format différent (ceux que je connais sont en DIP, là c'est du PQFP je crois)
Citation :
Verax a écrit : *  17 juil. 2021 13:14
Ah okay je comprends pas de problèmes. :approve:
Tu comprendras que deksor n'est pas assez honnête pour te demander directement la photo pour remplir son site d'archive, donc il le fait de manière détournée, çà semble anodin, mais quand c'est récurant çà en dit beaucoup sur la mentalité de mr deksor.

Désolé il m'a aussi fait le coup = donc 2 victimes

Deksor est démasqué = il cherche des photos pour son site hardware mais ne vous le dit pas!
si on te demande un photo de ton matos ce n’est pas pour t'aider mais pour alimenter son site = CQFD
Pour information, ce n'est pas moi qui a fait la demande, j'ai pour habitude d'expliquer pourquoi (je ne sais pas d'où vient cette "réccurence"). Il est possible que ça m'arrive d'oublier, ou d'avoir juste la flemme (parce que des demandes comme celles-ci j'en fais parfois plusieurs fois par jour ...). Ensuite, ça n'a jamais été entièrement "mon" site.

Certes j'ai pris l'initiative de transformer TH99 en base de données et j'ai créé le programme du serveur derrière, mais déjà je n'ai jamais créé les données de TH99, d'autres personnes (computerguy08, Big monstro et scorp) ont participé à l'amélioration du code et d'autres (evasive, carlos sm, mr_slug), ont travaillé d'arrache-pied pour rajouter des cartes qui n'avaient jamais été rajoutées auparavant.

UH19 ce n'est pas juste moi, c'est toute une équipe derrière.
Si j'alimente "mon" site, c'est justement pour aider les autres possesseurs de vieux matériel. Il n'y a rien de pire que d'avoir un ordinateur qui est en bon état, mais inutilisable faute de documentation, ou parce qu'il manque quelque-chose de crucial (comme un bios), parce que j'y ai déjà fait face et beaucoup d'autres également. Avant UH19, trouver l'information était un vrai calvaire.

Enfin, le fait d'avoir une image de qualité n'a pas été en vain pour ce sujet, ça a permis d'identifier le contrôleur du clavier.


Enfin, si l'auteur de ce message désire que je retire ce que je lui aurai "subtilisé", qu'il me fasse signe en m'indiquant les sujets incriminés.
Auteur :  Verax [ 17 juil. 2021 19:23 ]
Sujet du message :  Re: Des connaisseurs en PC "Olivetti"?
D'accord ,bah les référence c'est pas les numéros écris sur la face du CHIP? :uh:

J'ai cherché sur internet avec tout le nom j'ai absolument rien trouvé. :(

D'accord, je vais regarder alors pour en apprendre plus, mais c'est pas gagné! :lol:

Et c'est quoi des "DIP" et "PQFP" désolé je suis pas doué avec les abréviations :roll:

Pour finir, vous pensez vraiment que ça pourrait être la détection du clavier qui fait capoter le reste du POST? Y'a pas moyen "d'annuler" ou de passer la détection du clavier?

J'ai lu un peu sur l'autre forum, bon c'est en Anglais désolé mais en gros le gars avec le même type problème avec son KBC et apparemment à ce que j'ai compris, un des gars à suggéré que les "KB data" (Pin 1) et "KB clk" (Pin 39) doivent se rejoindre sur le Keyboard Controller (KBC) et qu'il est possible de les "jumper" entre eux pour "passer" le test du clavier dans le POST, vous me confirmer que c'est possible?

10ème commentaires ici pour plus d'infos, si vous arrivez à transférer tout ça à mon cas? :
(j'avoue être un peu perdu, je vois pas de quelle "Pins" ils parlent?)

https://www.vogons.org/viewtopic.php?t=59868
Auteur :  whaka [ 17 juil. 2021 19:38 ]
Sujet du message :  Re: Des connaisseurs en PC "Olivetti"?
c'est du PLCC le controleur clavier.
DIP = dual inline package
PLCC = plastic lead chip carrier
PQFP = plastic quad flat package (ou un truc du genre)
Auteur :  Verax [ 18 juil. 2021 20:54 ]
Sujet du message :  Re: Des connaisseurs en PC "Olivetti"?
Petite idée qui m'est venu, est-ce qu'il est possible de "désactiver" physiquement le port clavier (en retirant le KBC) et de mettre une carte controller KBC en ISA (si ça existe) comme ça le PC arrête de buguer la dessus et on peux avancer ? J'imagine que ce n'est pas si facile si? :lol:
Auteur :  Deksor [ 18 juil. 2021 23:22 ]
Sujet du message :  Re: Des connaisseurs en PC "Olivetti"?
Non ça n'existe pas. Le contrôleur clavier est un des rares composants qui a toujours été sur une carte mère et qui est nécessaire pour faire démarrer le pc.
