Auteur :  Verax [ 18 juil. 2021 23:53 ]
Sujet du message :  Re: Des connaisseurs en PC "Olivetti"?
Ah okay, mince.
Auteur :  Deksor [ 19 juil. 2021 00:25 ]
Sujet du message :  Re: Des connaisseurs en PC "Olivetti"?
Je pense avoir trouvé la puce qui sert de KBC : https://www.cpu-galaxy.at/cpu/Ram%20Rom ... ection.htm

Intel 8042AH

D'habitude c'est une puce rectangulaire (DIP) (comme sur les autres images), mais il existe un modèle (notez le copyright de 1977 qui est aussi sur le KBC Olivetti) carré avec les pattes sur tous les côtés (qfp).

C'est en fait une puce programmable. Tu ne peux pas juste en acheter une et la mettre à la place. Il faut la programmer avant (ça requiert un peu de matériel, et le résultat n'est pas garanti ...)

Pour le programme, il faudrait vérifier mais je pense que ça se trouve sur la toile.
Auteur :  Verax [ 19 juil. 2021 00:46 ]
Sujet du message :  Re: Des connaisseurs en PC "Olivetti"?
Merci! :approve:
Effectivement c'est bien celle-là!

Ah ça n'arrange pas nos affaires tout ça. Donc impossible de la remplacer... De toutes manières c'est introuvable je pense.

Et avec quel type de matériel on peux la reprogrammer ça porte un nom? Ou c'est unique pour celle-ci?

Le programme?

* * *

Bon j'ai du nouveau, un gars sur l'autre forum a repris le schéma que j'avais entrepris, et il a rajouté une résistance pour faire le "reset" si j'ai bien compris? (Désolé c'est en Anglais et ça parle technique donc je suis partiellement paumé)

Et donc il a réussi avec se schéma à faire démarrer son ancien PCS11! (Avec une picoPSU d'ailleurs ;) )

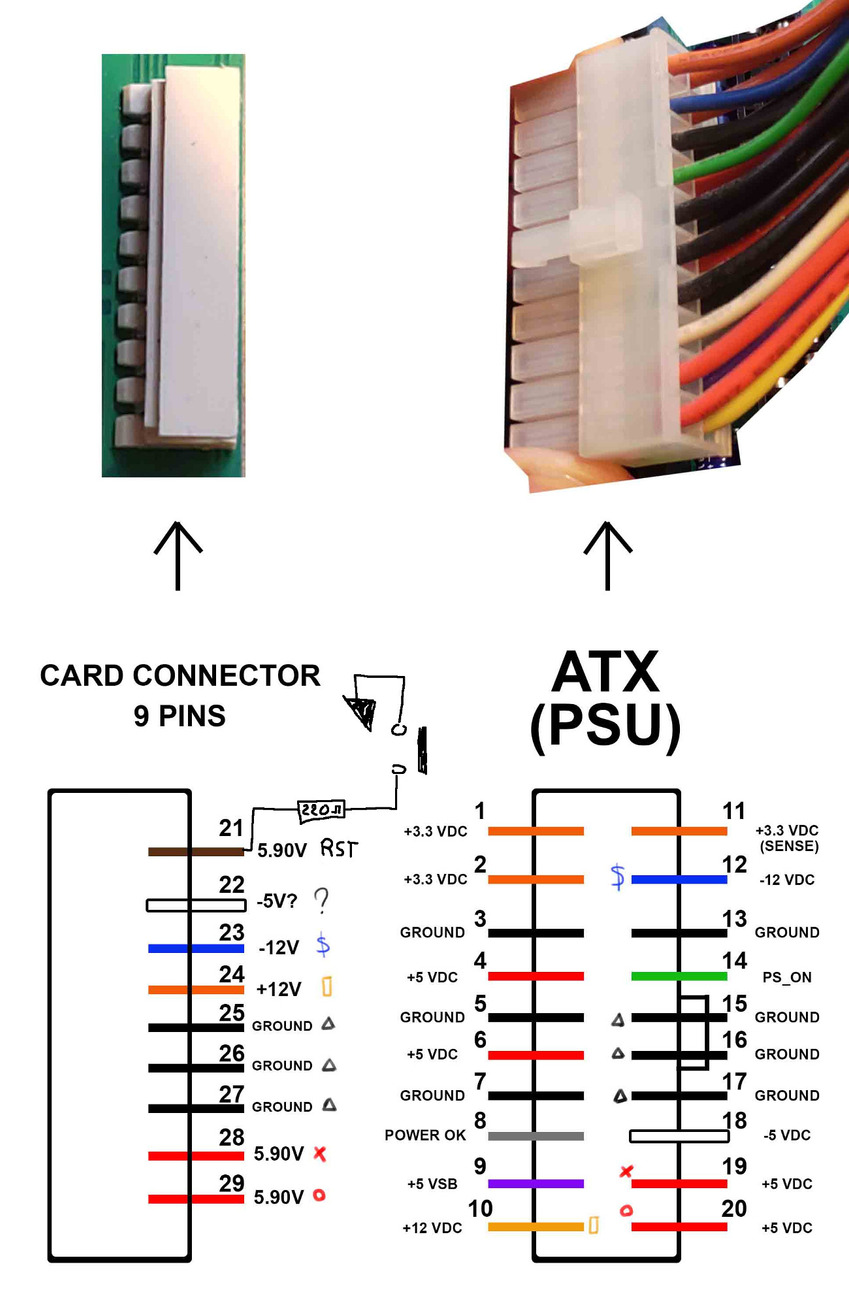

A noter qu'il a rajouté la mention "Reset" sur le fil marron.

[ img ]

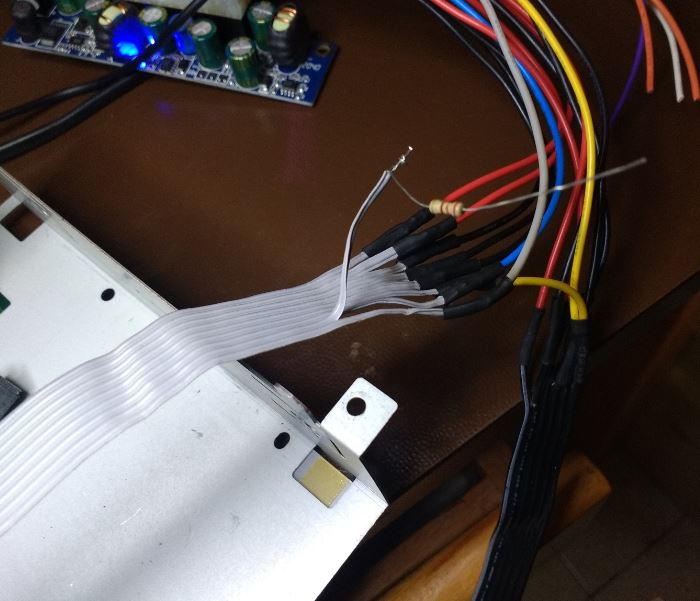

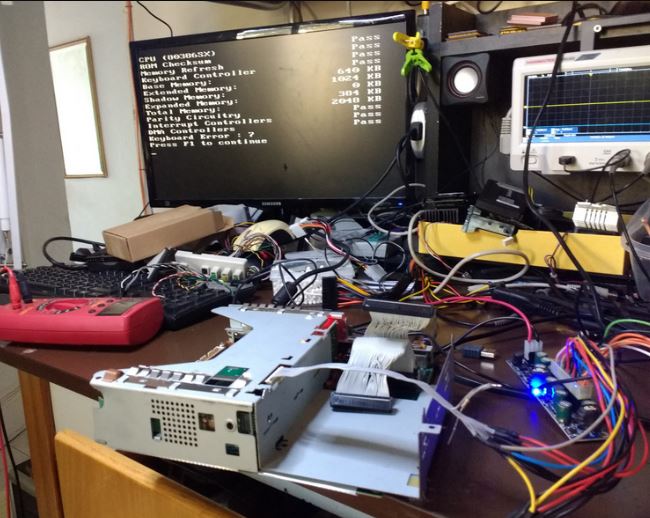

Voici la photo du gars avec ses branchements :

[ img ]
[ img ]

Je devrais donc faire pareil? Rajouter une résistance et essayer de reset manuellement?
Auteur :  Deksor [ 19 juil. 2021 00:50 ]
Sujet du message :  Re: Des connaisseurs en PC "Olivetti"?
Oh mais si, ça se trouve :)
https://www.ebay.fr/itm/223876715782
Pour programmer la puce, il faut un programmateur adapté.

Pour le programme il faudrait regarder sur internet.
Auteur :  Verax [ 19 juil. 2021 00:54 ]
Sujet du message :  Re: Des connaisseurs en PC "Olivetti"?
Et ça irai sur l'emplacement de ma carte mère? :uh:

Par contre y'a pas les même ref dessus c'est normal?

Et si j'en achète une pour tester, il se passerais quoi ça vaudrait le coup de tenter? :?

Merci en tout cas j'aurais jamais trouvé tout seul! :approve:
Auteur :  Deksor [ 19 juil. 2021 07:38 ]
Sujet du message :  Re: Des connaisseurs en PC "Olivetti"?
Y'a pas les mêmes réf dessus parce qu'olivetti s'est amusé à écrire ce qu'ils voulaient dessus (probablement la version du code à l'intérieur ou quelque chose comme ça). Je sais que c'est une intel à cause des autres écritures qui sont typiques d'Intel, le "i" sur la gauche qui indique que c'est une intel et enfin par déduction, vu que les contrôleurs clavier sont souvent des 8042 ou des 8052, il y a de fortes chances que ce soit l'un d'eux dans un format différent (pourquoi réinventer la roue ?). Enfin le copyright semble indiquer de quelle puce exactement il s'agit (le 8042 a un copyright de 1977, comme la puce Olivetti, le 8052 a un copyright de 1980)

Il faudrait quand même vérifier que les tensions d'alimentation soient les bonnes sur les bornes de la prise (pas besoin d'allumer le pc pour vérifier, juste vérifier la continuité entre la masse et les bornes de la prise, le +5v ...)

Si au moins eux correspondent, tu auras la garantie que rien ne va cramer.
Auteur :  Verax [ 19 juil. 2021 18:01 ]
Sujet du message :  Re: Des connaisseurs en PC "Olivetti"?
D'accord! Beaucoup d'infos! :)

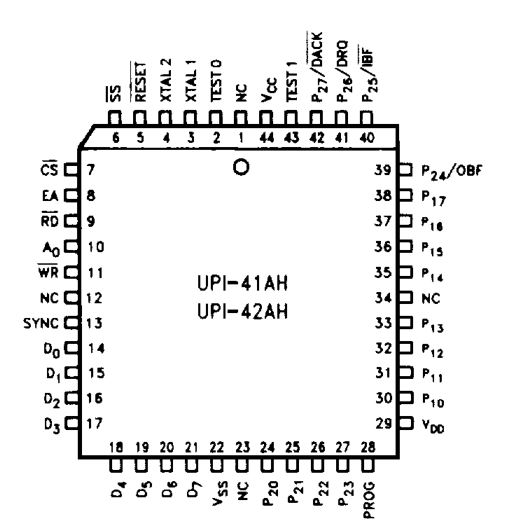

Donc il faut que je me fit à ce diagramme pour mesurer quelle pin +5V ?

[ img ]
Auteur :  Deksor [ 19 juil. 2021 19:19 ]
Sujet du message :  Re: Des connaisseurs en PC "Olivetti"?
VCC devrait avoir le +5V à mon avis.

VSS doit être la masse.

Je remarque aussi un "VDD" mais je ne sais pas ce que lui fait.
Auteur :  Joet BERNARD [ 19 juil. 2021 22:28 ]
Sujet du message :  Re: Des connaisseurs en PC "Olivetti"?
Peut être que ça ça peut aider. Post #4
Auteur :  Verax [ 19 juil. 2021 23:21 ]
Sujet du message :  Re: Des connaisseurs en PC "Olivetti"?
Deksor a écrit : *  19 juil. 2021 19:19
VCC devrait avoir le +5V à mon avis.

VSS doit être la masse.

Je remarque aussi un "VDD" mais je ne sais pas ce que lui fait.
D'accord merci! :approve: , donc il faut que je test le +5 V et une masse pour voir combien il donne en tension c'est bien ça?

* * *

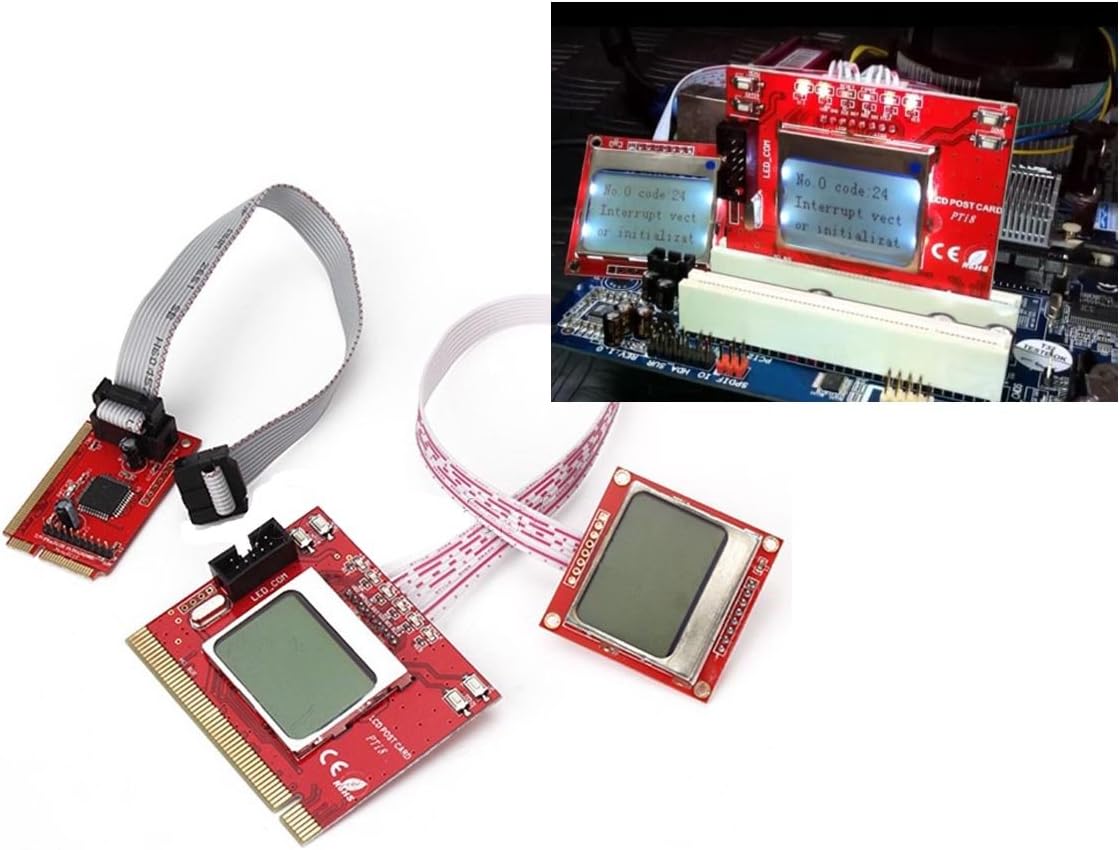

Sinon en attendant, pour revenir sur la carte de diagnostique "POST", est-ce qu'une carte compatible ports "PCI / Mini PCI / Mini PCIe / LPC"
ça marcherait, et si oui ou l'insérer ? dans l'un des deux slots de la carte fille?

[ img ]
