Verax a écrit : *

13 juil. 2021 00:06

Cool je pourrais donc en rajouter si besoin plus tard!
D'ailleurs merci les gars pour votre patience je suis désolé d'être un boulet comme ça mais je ne suis pas assez calé quand c'est trop technique, vieux hardware etc.

Ah mais on est dans le même sac à boulet alors C'est absolument pas mon rayon. Tout ce que je sais faire c'est chercher.
Tu pourrais essayer de lire ce sujet, mais je te promets rien : viewtopic.php?style=&f=2&t=25958

Deksor dis moi, ça peut être un de ses problèmes si un condo au tantale a été court circuité ?

Non si y'a un court-circuit, l'alimentation de mettrait en sécurité (ou quelque-chose prendrai feu).

Par contre ca peut peut-être être un condensateur chimique qui serait HS ?

Joet BERNARD a écrit : *

13 juil. 2021 02:08

Verax a écrit : *

13 juil. 2021 00:06

Cool je pourrais donc en rajouter si besoin plus tard!
D'ailleurs merci les gars pour votre patience je suis désolé d'être un boulet comme ça mais je ne suis pas assez calé quand c'est trop technique, vieux hardware etc.

Ah mais on est dans le même sac à boulet alors C'est absolument pas mon rayon. Tout ce que je sais faire c'est chercher.
Tu pourrais essayer de lire ce sujet, mais je te promets rien : viewtopic.php?style=&f=2&t=25958

Deksor dis moi, ça peut être un de ses problèmes si un condo au tantale a été court circuité ?

Haha non vous êtes plus calé que moi quand même.
Merci pour le lien encore une fois très utile!
Je pense fort à un problème de composant qu'il faille remplacer, le mec a du remplacer une dizaine de condensateurs pour que ça boot!
https://youtu.be/bMmtZ3Rd9ac?t=699

Ah ben oui, si quelqu'un d'autre a eu des problèmes de condensateurs avec ce modèle, y'a de grandes chances que toi aussi tu aies le même problème.

D'ailleurs quand je vois la photo qui provient de theretroweb, je vois que les condensateurs n'ont pas l'air en bon état non plus donc ça ferait deux ordis HS à cause de condensateurs en panne.

Deksor a écrit : *

13 juil. 2021 08:20

Non si y'a un court-circuit, l'alimentation de mettrait en sécurité (ou quelque-chose prendrai feu).

Par contre ca peut peut-être être un condensateur chimique qui serait HS ?

Je pense pas non plus (avec mon maigre savoir) que ça soit un court-circuit car pour le coup j'ai déjà eu le cas avec une alim beaucoup plus récente, et l'alim ne démarrait même pas; elle s'allumait et s'éteignait tout de suite après.

En revanche je pense que c'est un des nombreux composants qui est en tord dans l'histoire, est-ce que ça voudrait le coup que j'achète un testeur de condensateur pour vérifier? Des modèles à me conseiller?

Aussi connaissez-vous un CMOS Holder assez grand pour une pile CR2450? Car celle du PC est entièrement soudé au support donc impossible de la séparé sans enlever le support.

Et pour finir, j'ai lu ton tuto très détaillé et tu parlais de carte de diagnostic, un modèle pas trop cher à me conseiller pour tester l'alim?

Deksor a écrit : *

13 juil. 2021 10:08

Ah ben oui, si quelqu'un d'autre a eu des problèmes de condensateurs avec ce modèle, y'a de grandes chances que toi aussi tu aies le même problème.

D'ailleurs quand je vois la photo qui provient de theretroweb, je vois que les condensateurs n'ont pas l'air en bon état non plus donc ça ferait deux ordis HS à cause de condensateurs en panne.

Oui je pense aussi.

ça me fait pas peur en soit de ressouder des condensateurs, mais je n'y connais pas grand chose en électronique, y'a une logique dans ou chercher? Lequel remplacer en priorité? Les tailles et les numéros dessus ça indique des choses précises?

Le monsieur dans sa vidéo n'a remplacé que les gros cylindre bleu et noir (notamment dans l'alimentation elle même)

Pas besoin d'un testeur de condensateur (ça coûte assez cher)

Prends une photo de la carte mère entière sortie du boîtier. Je pense que si les condensateurs sont HS, ça se verra facilement.

La carte de diagnostic dont je parle ne sert pas vraiment à tester l'alimentation mais plutôt la carte mère.
Voici celle que j'utilise : https://m.fr.aliexpress.com/item/4000092078217.html
(On en trouve un peu partout, sur Aliexpress, sur eBay, amazon ...)

Tu branches ça dans un port ISA, et si le pc arrive à démarrer jusqu'à un certain point, tu devrais voir des codes défiler sur la carte (leur signification dépend du BIOS). Si le PC s'arrête à un code en particulier tu pourras chercher pourquoi.

En l'état je ne suis pas sûr que cette carte te serve car si le clavier est coincé, c'est plutôt mauvais signe.

Après ça ne fait pas de miracle non plus, ça ne te dira pas "tel composant est HS", au mieux ça te dira à quelle étape de son initialisation il s'est arrêté (et ensuite ça sera à toi de chercher pourquoi).

Une fois j'avais une carte mère de 386 qui s'arrêtait en gros à l'initialisation de la mémoire. Après inspection des pistes j'en ai vu plusieurs coupées près des connecteurs de mémoire. Après les avoir réparées, bingo ! L'ordinateur a démarré.

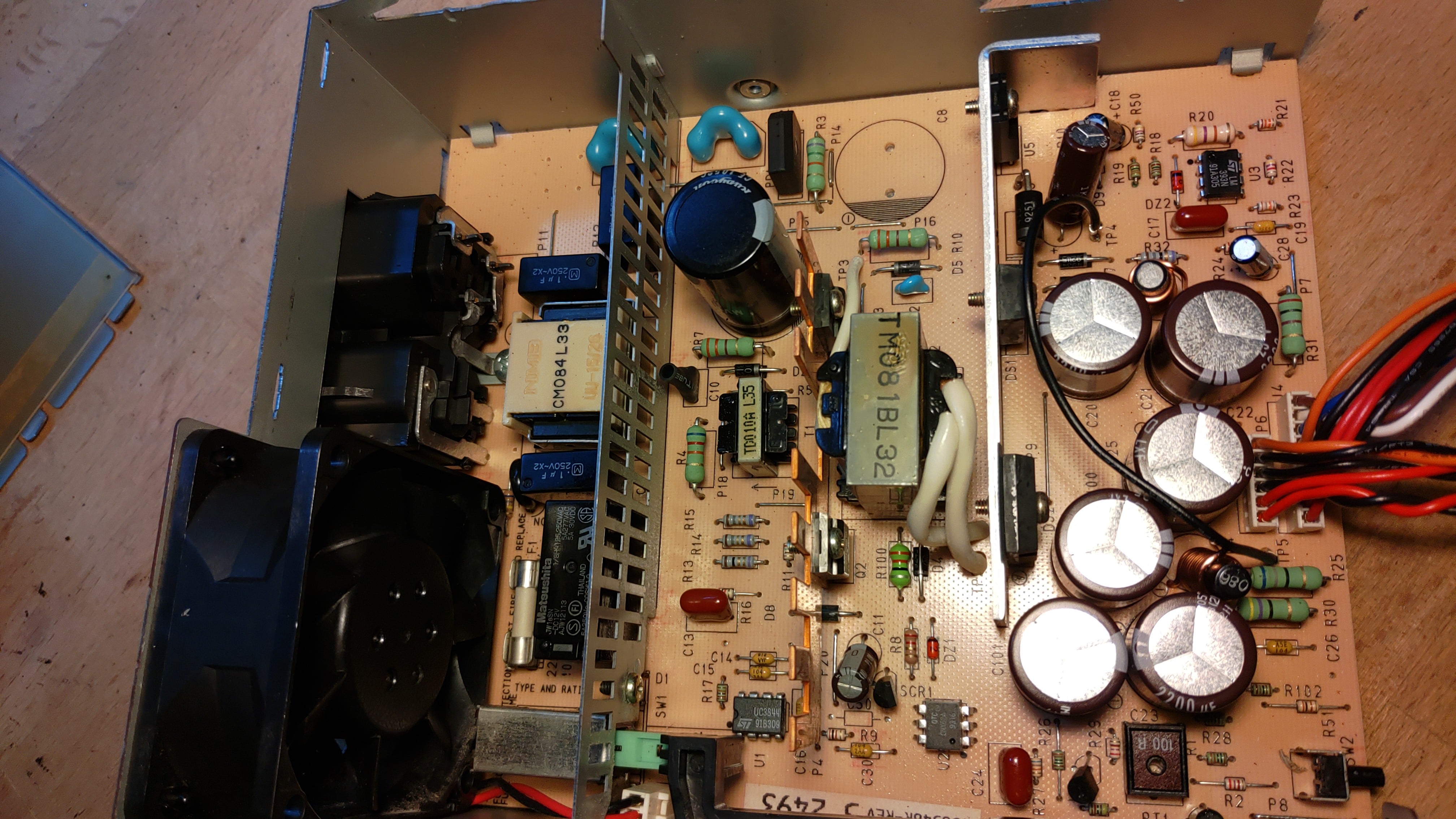

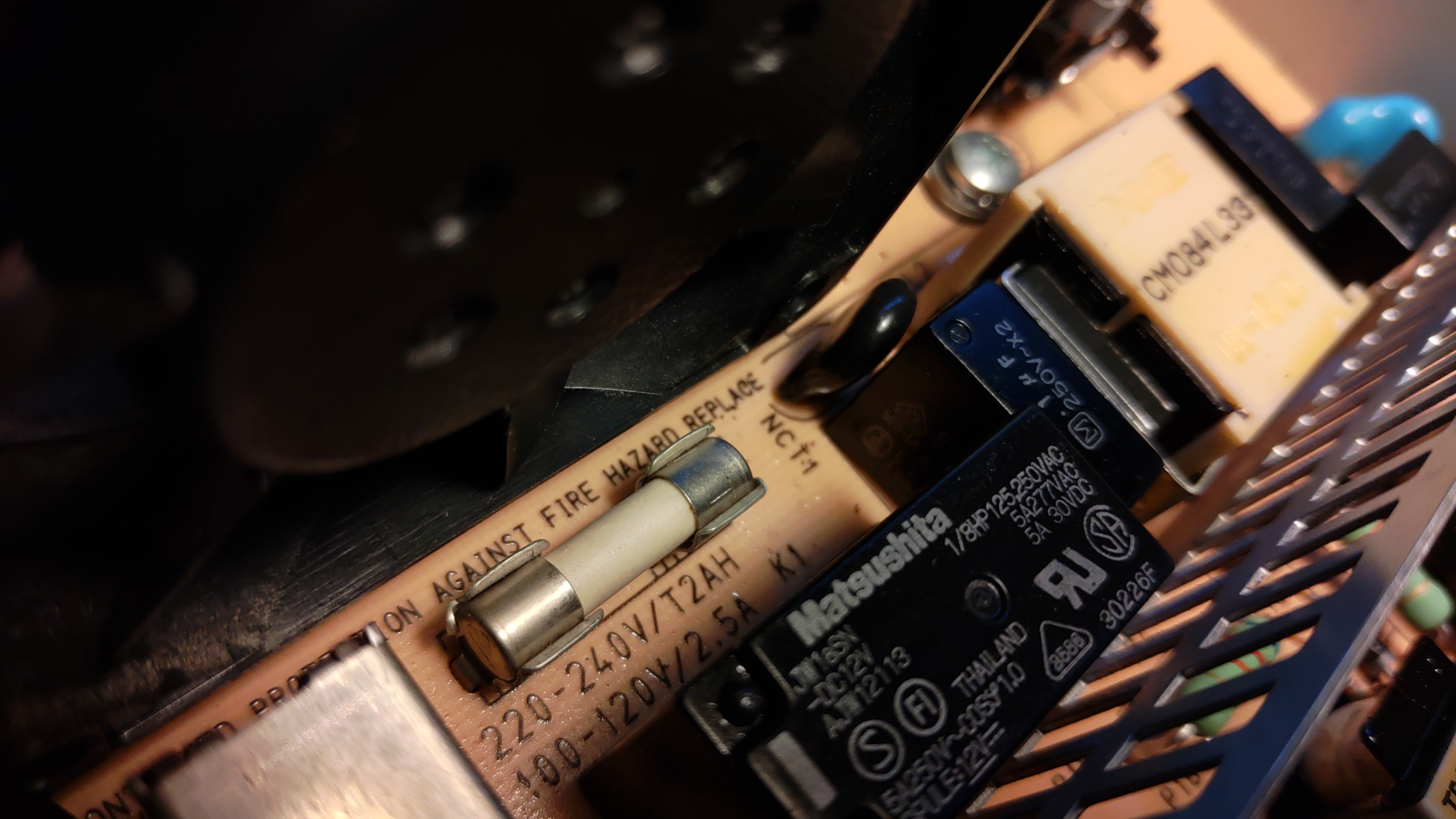

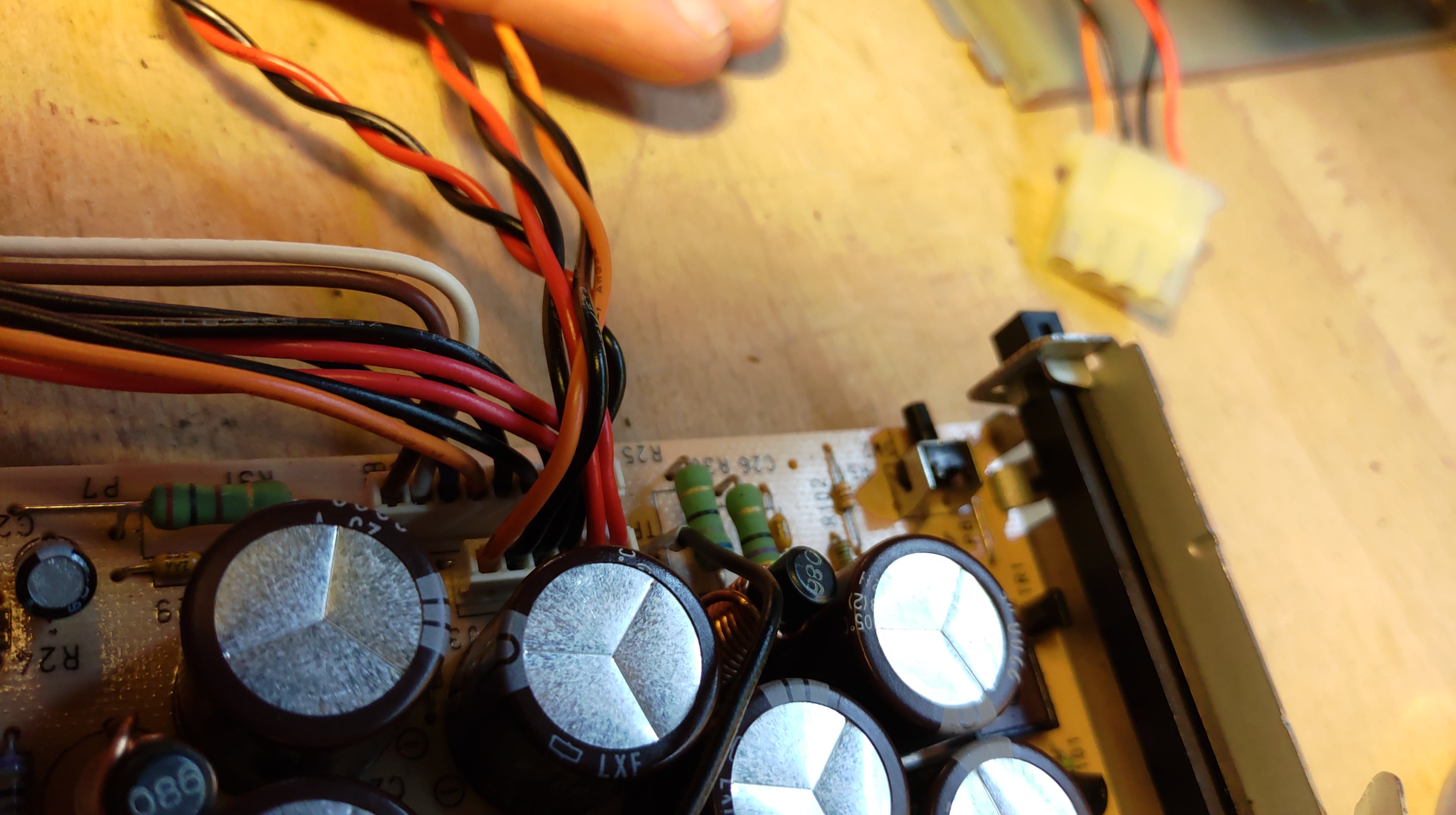

Bon j''ai décidé d'ouvrir l'alimentation, comme ce qu'a fait le monsieur dans sa vidéo, voici les images :
Je comptais le faire ouai même si c'est assez pénible on va pas se le cacher.

D'accord bon je garde de côté pour le moment, il faudrait déjà qu'il démarre et fasse un Bip au moins, la y'a vraiment rien a l'écran.

Je pense vraiment a un ou plusieurs composants qui sont HS soit sur la carte mère ou bien dans l'alimentation. (ou les deux) Je vais essayer de les tester et changer ceux que le gars préconise dans sa vidéo pour voir si ça change quelque chose.

Verax a écrit : *

13 juil. 2021 00:18

whaka a écrit : *

12 juil. 2021 20:58

et entre marron et noir, ça dit quoi ?

Entre le marron et le noir il y a 0.014, autant dire zéro, ce n'est pas normal j'imagine? Vu que c'est sensé être le fils "power good" comme il est appellé.

bon ça expliquerait bien des choses... le probleme, c'est que je suis pas sûr a 100% que ce soit bien lui.
mais tout semble le confirmer, et pourquoi effectivement ça ne démarre pas, ce serai donc l'alim le soucis.
y'a une astuce celà dit, vu que le 5V semble quand même fonctionner, tu peux tenter de faire pont entre rouge et marron.
mais j'aimerai être sur à 100% avant. est ce que tu pourrai me donner la reference de l'alim ? avec un peu de chance, peut être qu'un schéma est trouvable.

edit : mesure entre blanc et noir, tu devrais trouver -5V
et entre bleu et noir, tu devrai trouver -12V. confirme moi que c'est ok, et ensuite tu pourras tenter un pont entre rouge/marron.

Et voila pour la carte mère et la carte adjacente :
PS: j'ai commandé des condensateurs pour essayer de voir si ça change quelque chose.

whaka a écrit : *

13 juil. 2021 12:54

bon ça expliquerait bien des choses... le probleme, c'est que je suis pas sûr a 100% que ce soit bien lui.
mais tout semble le confirmer, et pourquoi effectivement ça ne démarre pas, ce serai donc l'alim le soucis.
y'a une astuce celà dit, vu que le 5V semble quand même fonctionner, tu peux tenter de faire pont entre rouge et marron.
mais j'aimerai être sur à 100% avant. est ce que tu pourrai me donner la reference de l'alim ? avec un peu de chance, peut être qu'un schéma est trouvable.

edit : mesure entre blanc et noir, tu devrais trouver -5V
et entre bleu et noir, tu devrai trouver -12V. confirme moi que c'est ok, et ensuite tu pourras tenter un pont entre rouge/marron.

Ah! Okay, d'accord je note pour le pont.

Première question, c'est pas possible de tester avec une autre alimentation?, le truc c'est que je ne crois pas que dans les alimentations que j'ai il y ai ce type de branchement étrange derrière?

Pour la référence de l'alimentation, il y a bien marqué ça sur la facade :

oui, tu peux toujours bidouiller une alimentation atx, mais elles ne fournissent pas de -5V pour les plus récentes.
mais c'est pas forcemment tres gênant, ça devrait pas empêcher le démarrage.
si tu veux tenter, le power good est couleur gris sur les atx. ou tu peux aussi directement envoyer du 5V d'un des fils rouge, juste pour voir si ça démarre, ça ira tres bien.
