D'accord, mais alors concrètement je fais quoi? Je prend un fil volant et je soude le rouge et le marron vers le connecteur de la carte?

avant de tenter le pont avec l'alim d'origine, confirme moi d'abord qu'entre blanc et noir tu as -5V et qu'entre bleu et noir tu as -12V.

si ça c'est bon, alors oui tu peux souder un fil entre rouge et marron directement là où est soudé le connecteur.
ou si tu veux pas souder, je pense que tu dois pouvoir repiquer directement dans le connecteur de l'alim avec un petit fil.

edit : je vais reprendre une de tes photos pour illustrer ce que je veux dire.

oilà :

Alors je viens de tester :

Blanc et noir = 0.22v
Bleu et noir = -0.04v

ok, bon, va falloir tenter une autre alim

Ah? pourquoi c'est mort?

Sinon okay j'en ai mais... Y'a pas cette connectique à l'arrière.
(d'ailleurs c'est quoi le nom technique de cette connectique?
Je vais quand même attendre de changer les Composants dessus pour voir si ça change au niveau des valeurs.

PS: je viens de checker ; plus de 65€ pour avoir la même, et encore on est même pas sur qu'elle fonctionnera non plus

bha c'est pour ça que le power good ne l'est pas, oui. il n'est "good" que quand toute les tensions sont présente et stable.
va falloir que tu bidouilles pour la connectique, y'a pas vraiment d'autres solution en attendant d'essayer de dépanner l'originale.
tu peux toujours couper le connecteur d'une alim atx, et souder les fils directement.

mais il serait quand même bien de verifier que les couleurs de l'original correspondent bien à peu pres à la norme.
faudrait que tu verifies sur un port isa si le -5 et -12 correspondent bien aux couleur.

pour ça, tu testes en continuité depuis le connecteur d'alim sur la carte, et sur un port isa.
tu verifies que le fil blanc arrive bien sur la broche B5 d'un des port isa, B5 c'est la 5eme broche de la rangée du bas en partant de la gauche, connecteur face à toi.
et pour le -12V, tu pars du bleu et ça doit arriver en B7, soit 2 broches de plus vers la droite.

c'est assez clair ?

@whaka D'accord je n'ai pas compris par contre cette histoire de broche B5, B7 j'avoue , je pense qu'une image avec des flèches serait plus simple pour éviter toutes erreurs

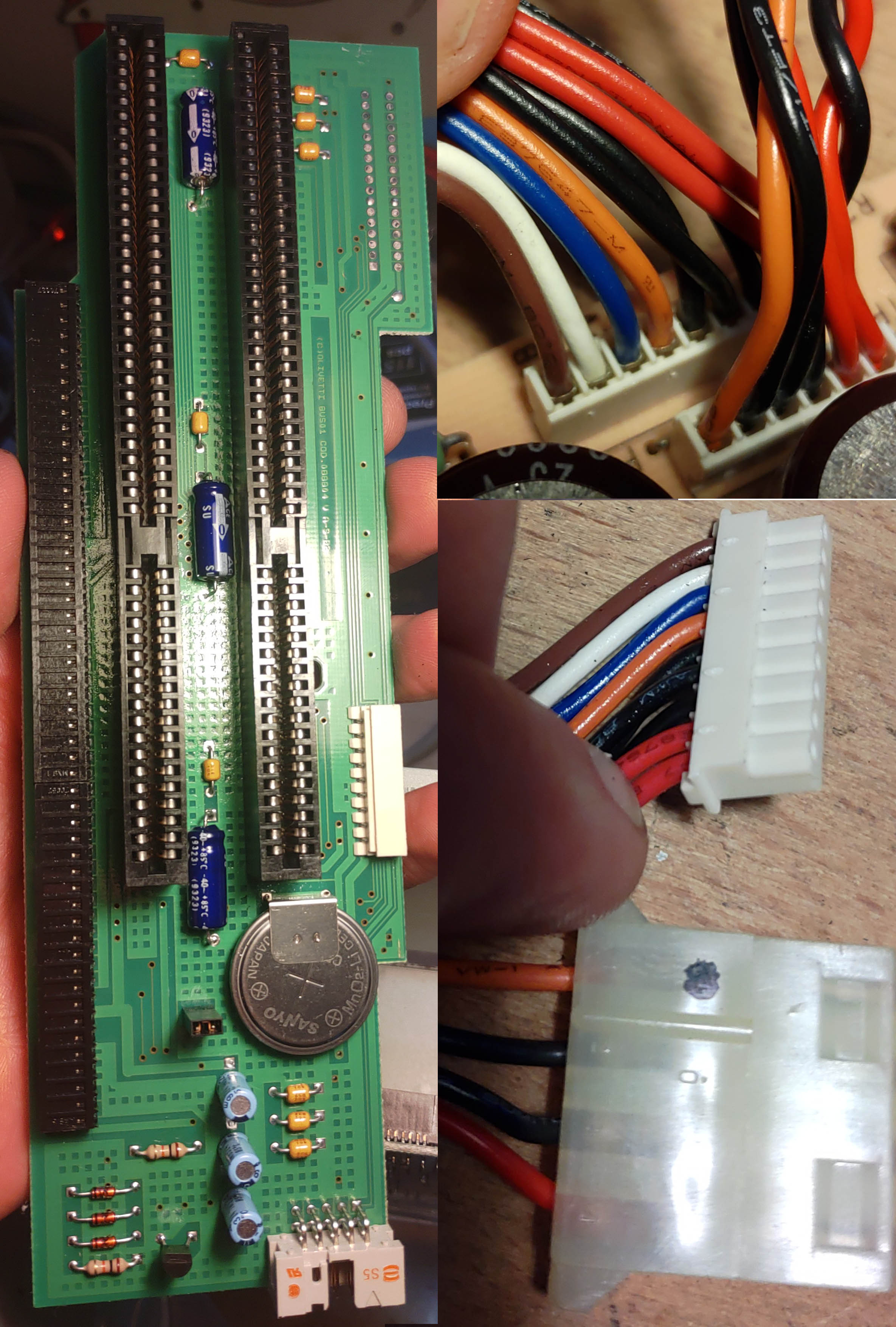

fais moi une photo de la carte fille avec l'alim branchée dessus où on voit bien le tout, et je te fais ça.
edit : te casse pas la tête, y'a déjà une photo pas trop mal

oilà :

whaka a écrit : *

13 juil. 2021 15:45

fais moi une photo de la carte fille avec l'alim branchée dessus où on voit bien le tout, et je te fais ça.
edit : te casse pas la tête, y'a déjà une photo pas trop mal

VOila j'espère que ça suffit ?
Merci donc C'est pointe rouge sur le slot Noir de la carte et la pointe noire vers le connecteur blanc?

en continuité, la couleur des sondes n'a pas d'importance du tout. mais pour le placement, oui c'est bien ça.
faut que tu sois en mesure de resistance, ou en test diode. dans tout les cas, tu dois avoir 0.00 et un bip, si il le fait.
