Question connectique y'a "tout", mais pour ton cas il faudra adapter le connecteur ATX vers ce que ta carte mère utilise.

En priorité ce qu'il faut faire déjà, c'est de tester ta carte mère avec une alimentation standard pour voir si au moins elle fonctionne (pour limiter les frais). Si elle ne fonctionne pas, tu peux essayer de changer les condensateurs, si ça ne marche toujours pas, je pense qu'il ne faut pas aller plus loin. Si par contre elle fonctionne tu pourras choisir une nouvelle alimentation et commencer à tout rentrer dans le boîtier de l'ancienne alimentation.

Oui c'est ce qu'avais précisé whaka précédemment

Je vais retourné voir le message de whaka pour les couleurs de fils et ou les brancher ouai, si tu as une autre idée de comment je peux faire je veux bien aussi!
J'ai testé les composants de la carte mère et ils semblent "correct" en tout cas ils ne sont pas en court circuit ou autre, après je sais que parfois on ne peux pas le voir a la surface.

pour l'instant, ne câble pas ce qui était blanc et marron, mais ça pourrait empêcher la machine de démarrer...
demande au gars qui à mis l'alim flex atx comment il a câblé pour les 2 là, au moins ce sera sûr

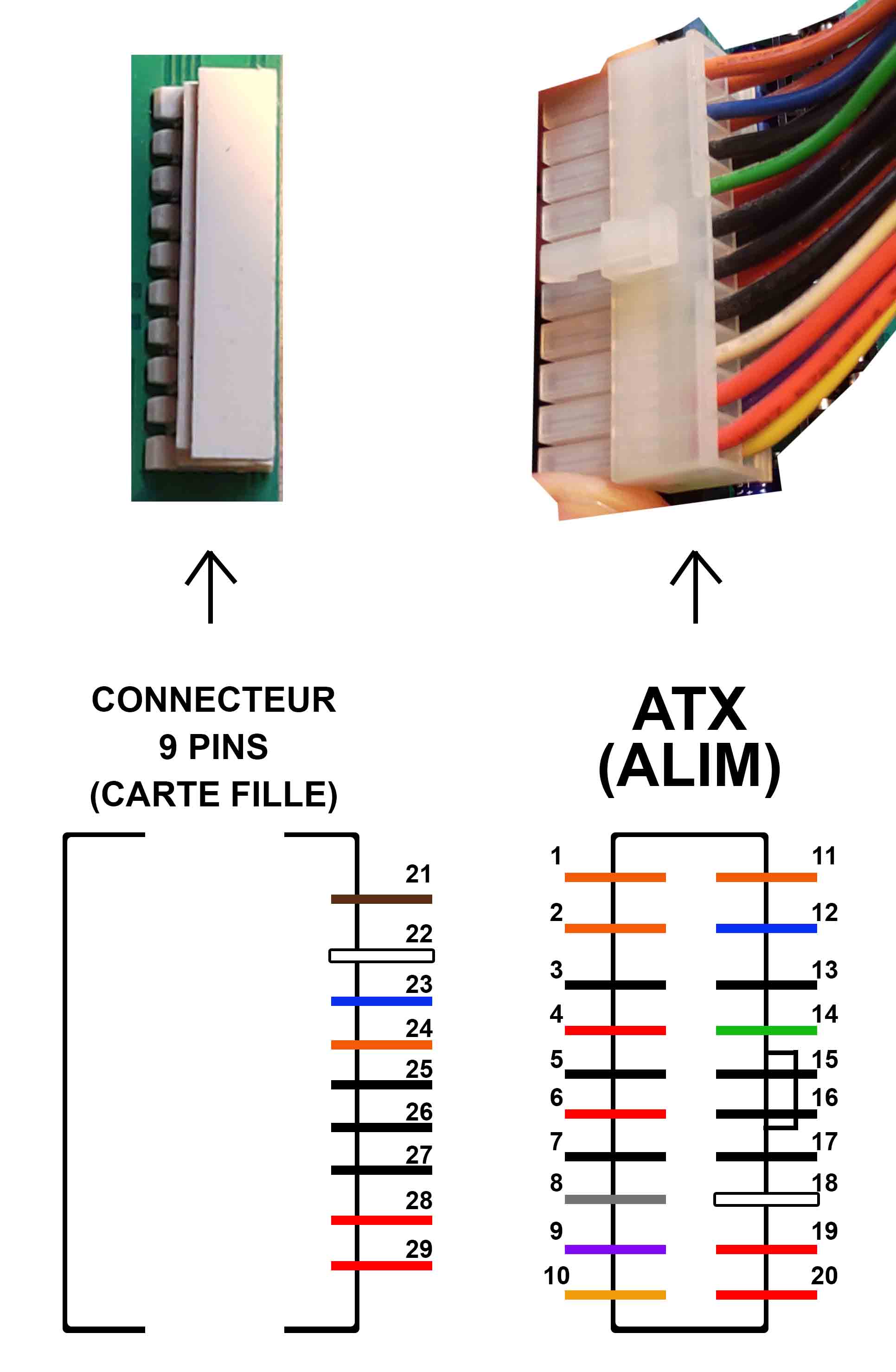

Bon j'ai fait un schéma pour éviter les malentendu par écrit car il y a 15 fils rouges, 42 noires etc. J'ai même mis des numéros pour qu'on puisse éviter de dire "alors le deuxième fil de la 4ème colonne de gauche"


Donc voila, concrètement je fait quoi la?

whaka a écrit : *

15 juil. 2021 13:39

pour l'instant, ne câble pas ce qui était blanc et marron, mais ça pourrait empêcher la machine de démarrer...
demande au gars qui à mis l'alim flex atx comment il a câblé pour les 2 là, au moins ce sera sûr

Visiblement il c'était trompé car le gars a plusieurs modèle d'Olivetti bref, et il parlait en fait d'un "PCS 11" mais il pense que c'est quasiment la même chose dedans (c'est le même modèle que le PCS33 mais version compact en somme)
Je vais demander mais le gars est Anglais et y'a un petit temps de latence entre mes question et sa réponse.

EDIT :

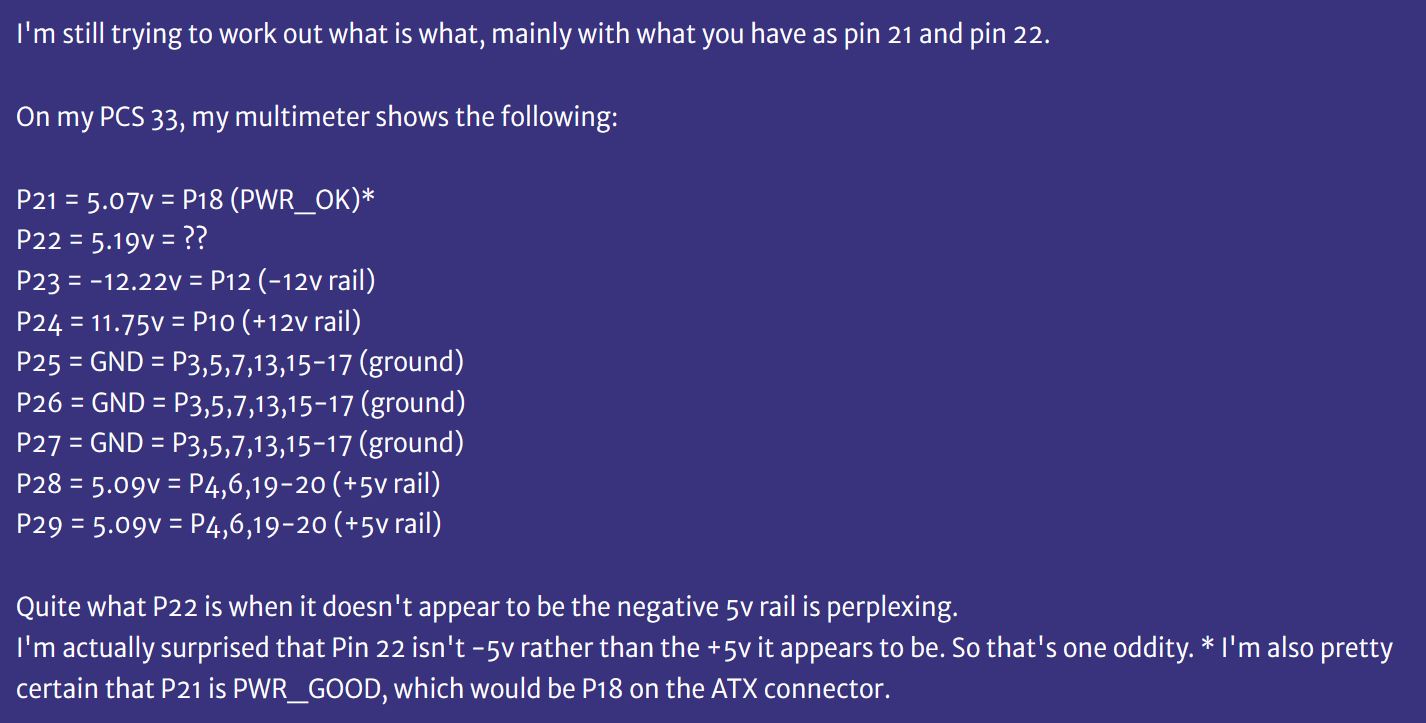

Il vient de me donner des informations, je pense que ça peux nous aider à comprendre tout ça et a comparer :
* * *

J'ai trouvé un schéma qui peut m'être utile : (C'est le schéma de droite pour ma part)

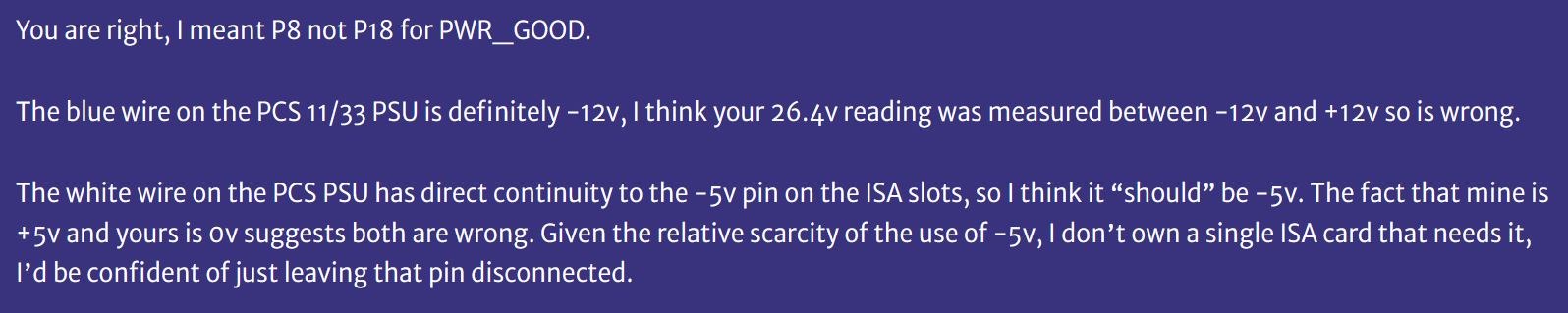

Il s'avère que c'est le fils gris qui serait le "POwer Good" sur l'alimentation
* * *

Nouvelles infos pour la connexion de câbles et message du gars :
Et voici le nouveau câblage de l'alim vers le port de la carte fille, avec les nouvelles corrections du gars, on est juste pas sur du blanc par contre?
(Il pense que ça doit être pour aliment les slots ISA donc pas très important pour démarrer pour le moment.)
* * *

Bon j'ai soudé les câble de l'alim à la carte fille pour des tests, et ça a fonctionner pour allumer le PC!
(Électriquement) et la carte semblais reconnaitre le disque dur également qui semble démarrer normalement.

Malheureusement (car ce serait trop facile) cela n'a en rien changé le fait que rien ne s'affiche sur l'écran...
Pas de Post ni même de caractères, pas de bip rien.
Je pense prochainement essayer de changer les composants principaux de la carte mère pour voir si ça change quelque chose comme conseillé précédemment, je vous tiens au courant!

Si vous avez d'autres pistes, idées, je suis preneur

Voila la courte vidéo du premier démarrage d'ordinateur avec la nouvelle alimentation en direct :

https://youtu.be/R2N8b9CBLqM

Est-ce que ça ne vient pas de l'écran, des fois ? En as-tu branché un autre à la place ?

Bonsoir,

Oui l'écran fontionne. Je l'ai déjà branché sur un autre PC qui n'a rien a voir et il est totalement utilisable.
J'y ai pensé aussi et j'ai même essayé avec un autre écran mais c'est la même chose, l'écran s'allume et rien, l'écran reste noir.

A noter que je n'ai pas soudé le câble marron et vert "PWR_OK", ni le fils blanc qui semble être le cable qui aliment le slot ISA de la carte fille donc je pense pas que ça change grand chose?

Demain je vais changer les composants de la carte mère pour voir si quelque chose change on verra bien sinon il faudra creuser encore.

t'as pas soudé le power good, pas étonnant que ça démarre pas

Bah je croyais qu'il fallait pas le mettre pour le moment

Bon bref je l'ai donc soudé et.. bon la bonne chose c'est qu'il y a un petit changement, quand je touche le fil pour démarrer l'alimentation y'a une sorte de plusieurs séries de bandes blanche qui apparaissent puis disparaissent aussi vite. Chose qu'il n'y avait pas avant!

De ça :

A ça, (puis juste après ça redevient noir) :
Mais a par ça toujours rien de nouveau malheureusement.

Voici la vidéo avec le power good connecté cette fois :

https://www.youtube.com/watch?v=idIJ1V6ihik

Alors que dois-je faire en suite? Je pensais changer les composant de la carte mère aujourd'hui c'est pas dur, ça prend 10 minutes et je me dit que ça peut être ça?

* * *

Bon voila j'ai changé les composants principaux de la carte mère, (les gros cylindres principalement), j'ai réussi, malheureusement ça ne change rien non plus. L'état rest le même. :-/

Sur le forum Anglais, un type m'a demander si j'avais une carte ISA que je pourrait tester et brancher l'écran dessus, car il soupçonne que c'est le "video chip" inclus sur la carte mère qui peut être défectueux. Qu'en pensez-vous?

Voici ce qui se passe actuellement, (c'est la même chose a l'exception que les composants sont neufs maintenant.
https://youtu.be/hfZwXCUhVr0

t'as changé quoi par quoi ? (j'ai bien une idée de quoi tu parles, mais je veux te lire l'éxpliquer :p)
pour un débutant, et pour être honnête, je trouve que tu te lance un peu trop à l'aveugle...
ne rien comprendre à ce qu'on fait, ni pourquoi on le fait, ça termine souvent par une grosse déception.

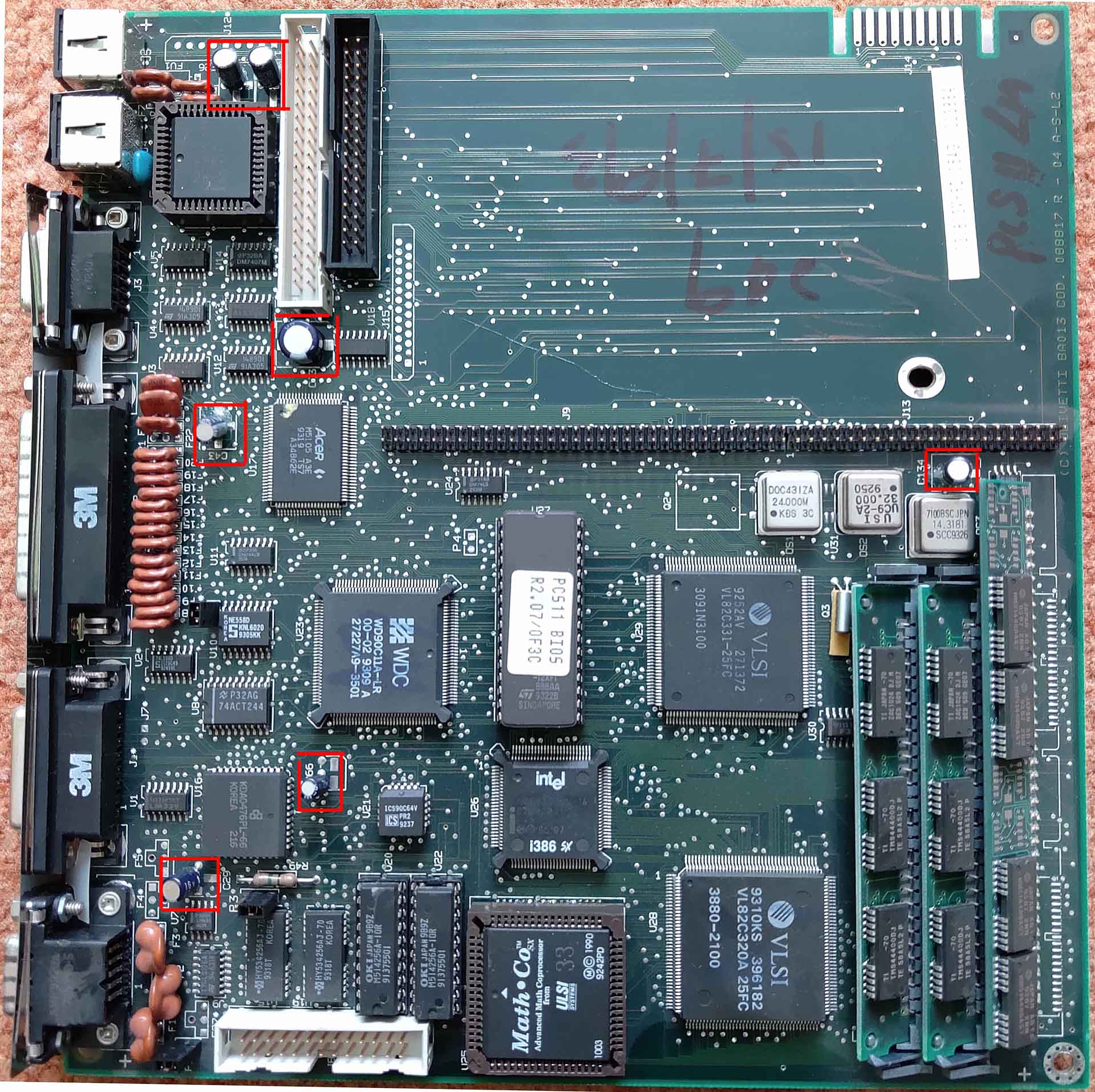

J'ai changé les composants entourés en rouge, désolé je ne connais pas le nom technique.

(Ce n'est pas ma carte c'est juste pour illustrer les composants que j'ai changé) Donc je les ai dessoudés et ressoudés par les mêmes, évidemment j'ai regardé avant leur références sur chacun à savoir:
- x2 47 uf (25V)

- x4 47 uf (16V)

- x1 220 uf (10V)


J'ai suivi les conseils du monsieur sur youtube qui a exactement le même PC, lui l'a fait et ça a fonctionné. Bon il se trouve que moi ça ne change rien, c'est pareil.
J’essaye de trouver des pistes selon ce qu'on me dit, ça ne viens pas de mon propre chef. Au contraire je trouve (sans prétention) que je suis assez organisé dans ce que je fais? (Même si j'ai du mal à m'exprimer car je ne suis pas de ce milieu, mais bon on apprend au fur et a mesure, je fais ce que je peux aussi. )
Et merci d'ailleurs a tout le monde qui m'aide dans le forum car j'aurais jamais pu arriver jusque là.

Je ne comprends pas tout dans le détail d'accord, mais même sans avoir fait BAC +5 en électronique je pense que plusieurs composants qui sont HS sur une carte mère ça peux jouer non?

Plus sérieusement:
- On a vu que l'alim était morte, OK.
- J'ai eu la confirmation sur ce forum et sur l'autre par d'autre personnes que le schéma de branchement de l'alim a la carte fille était bon, (mis a part le fil blanc) OK.

Si vous avez d'autres idées pour aller plus loin, n'hésitez pas.
(L'alim démarre et le PC aussi, mais rien ne se passe en visuel, pas de POST, pas de BIP)
- Quand j’allume la nouvelle alim elle fonctionne correctement et le jus arrive dans la carte mère, OK.
(Ceci dit Il n'y a toujours rien a l'écran)
- J'ai changé les composants de la carte mère (les fameux cylindres bleus sur la photo ) pour voir si ça changeait quelque chose, sur les conseils d'un fan de réparation de PC sur Youtube, il s'avère que pour moi ça n'a pas marché, OK.
Maintenant que faire, quelle autre piste?

Franchement je vois pas trop. Mis a part essayer une autre carte mère identique, mais vu que c'est impossible à trouver car y'en a pas?

D’où mon dernier message, l'autre personne de l'autre forum émet l'hypothèse que le chip vidéo de la carte (WD90C11A-LR) serait défectueux. (Encore une fois ça ne viens pas de moi ) et que donc il me demandais si je pouvais faire un test avec une carte vidéo ISA autre, branché sur la carte fille et branché l'écran dessus.

Pour finir, j'aimerais ajouté que j'ai aussi essayé avec:
- le disque d'origine qui s'allume, mais rien.
- le clavier branché rien.
- avec un autre écran rien.
- un autre câble VGA, rien.
- deux autres câble d'alimentation rien.

(PS: Il se trouve que leur vrai nom c'est des "Condensateur électrolytique" )

Si vous avez d'autres idées pour aller plus loin, n'hésitez pas!
