Des connaisseurs en PC "Olivetti"?
http://www.win3x.org/win3board/viewtopic.php?f=24&t=27126		 Page 10 sur 14
Auteur :  Verax [ 16 juil. 2021 23:39 ]
Sujet du message :  Re: Des connaisseurs en PC "Olivetti"?
@Nintenloup
D'accord, mais alors est-ce que ça voudrait le coup de tester pour voir ou non?
Et comment interpréter les numéro de la carte de post alors?
Auteur :  Joet BERNARD [ 16 juil. 2021 23:45 ]
Sujet du message :  Re: Des connaisseurs en PC "Olivetti"?
J'ai potentiellement trouvé un manuel.

Oui je suis d'accord pour dire que les codes ne sont pas sur le manuel :( Mais ça permettra de le rajouter sur UH19 N'est-ce pas Deksor ? ;)
http://www.ardent-tool.com/Olivetti/Doc ... /cap40.pdf
Ça permettra aussi de corriger deux trois choses comme la fréquence (16 et 25), le nom (avec ou sans le F) etc...
Et même rajouter la carte d'extension en image schéma
[ img ]

D'ailleurs en parlant d'image, si tu pourrais prendre une image propre de ta carte mère et carte fille sans rien de brancher dessus pour UH19 justement.



Euuuuuh oui je me suis écarté du sujet principal désolé 🙃🙃🙃
Auteur :  Verax [ 16 juil. 2021 23:52 ]
Sujet du message :  Re: Des connaisseurs en PC "Olivetti"?
Ah cool merci beaucoup, c'est bien le manuel qu'il me fallait y'a tout la dedans! :approve:
Auteur :  Joet BERNARD [ 16 juil. 2021 23:54 ]
Sujet du message :  Re: Des connaisseurs en PC "Olivetti"?
Oups, j'ai édité mon message en même temps que t'écrivais le tiens 🙃🙃🙃
Auteur :  Verax [ 16 juil. 2021 23:58 ]
Sujet du message :  Re: Des connaisseurs en PC "Olivetti"?
Haha pas de soucis je vois les modifications de toutes manières. ;)

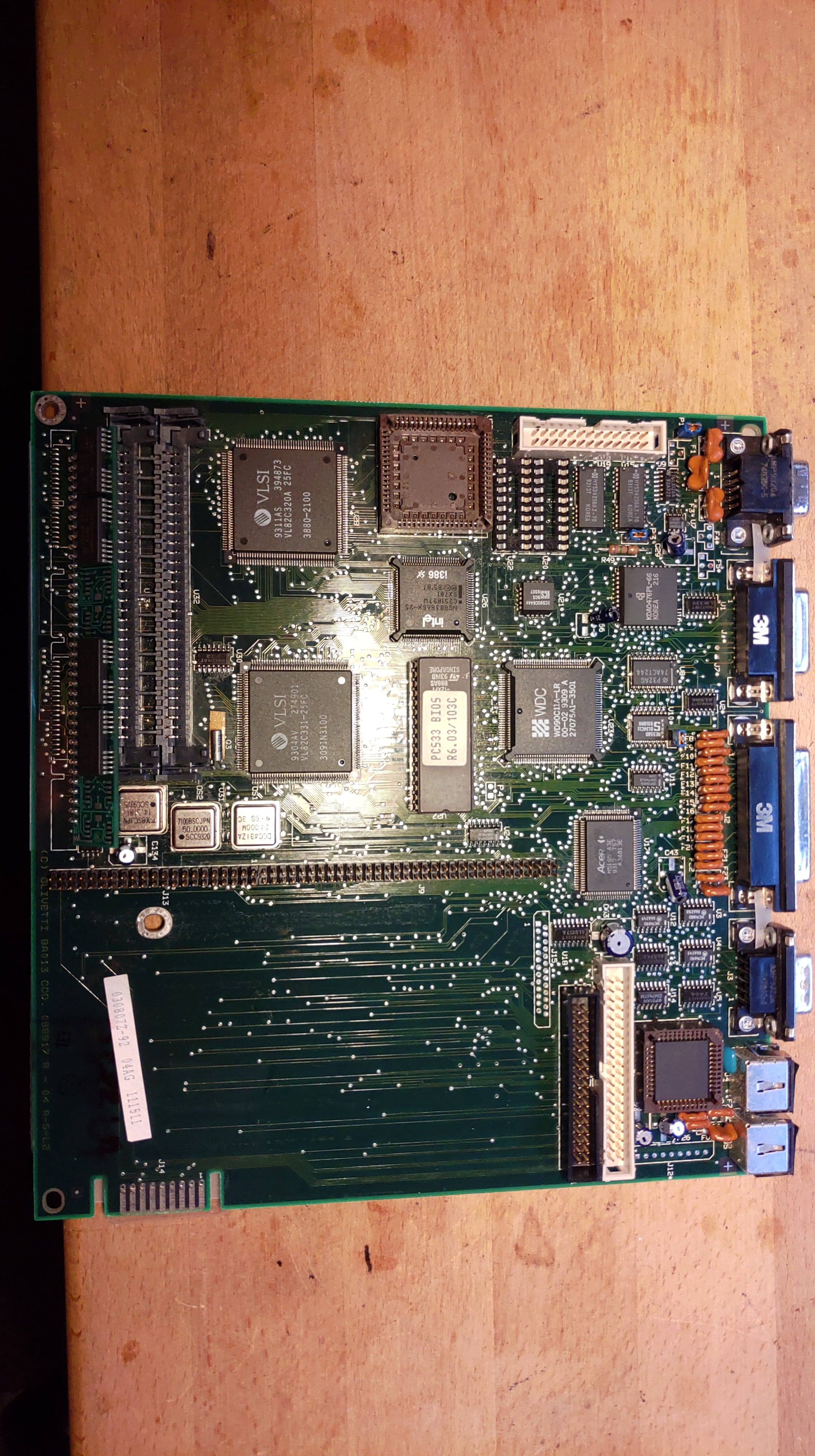

Les voila, y'a les deux cartes sans rien :
[ img ]

[ img ]
Auteur :  Deksor [ 17 juil. 2021 02:19 ]
Sujet du message :  Re: Des connaisseurs en PC "Olivetti"?
Ça serait possible de les prendre en photo quand il fait jour ? Ça éviterait d'avoir l'horrible reflet de la lumière :approve:
Quand au problème du contrôleur clavier, la solution est plutôt de le remplacer (s'il est amovible) débrancher le clavier n'a aucun effet.

Sinon comme je le disais, les codes sur la post card dépendent du bios, pas de la carte mère à proprement dit. Il est possible que le bios n'ait pas été conçu directement par Olivetti mais par une autre marque (ami, award, phoenix, quadtel ....)

Mais vu l'état actuel de la situation je ne pense pas que le processeur exécute une seule instruction, donc une post card serait peu utile (enfin elle pourrait au moins confirmer ce que je pense, ou me donner tort)
Auteur :  Verax [ 17 juil. 2021 11:58 ]
Sujet du message :  Re: Des connaisseurs en PC "Olivetti"?
Mais qu'est ce que vous voulez tant voir sur la carte mère finalement? :lol:

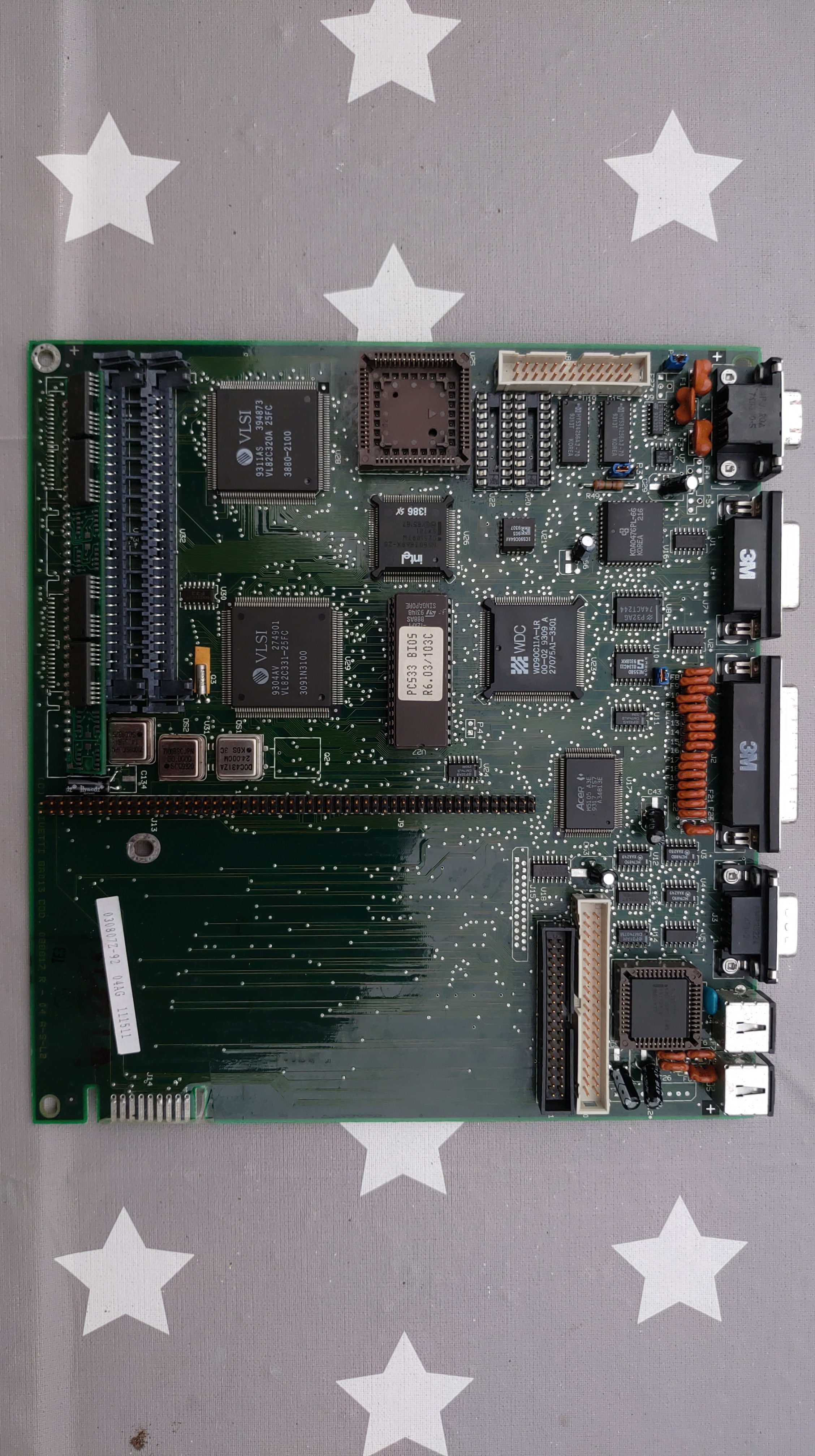

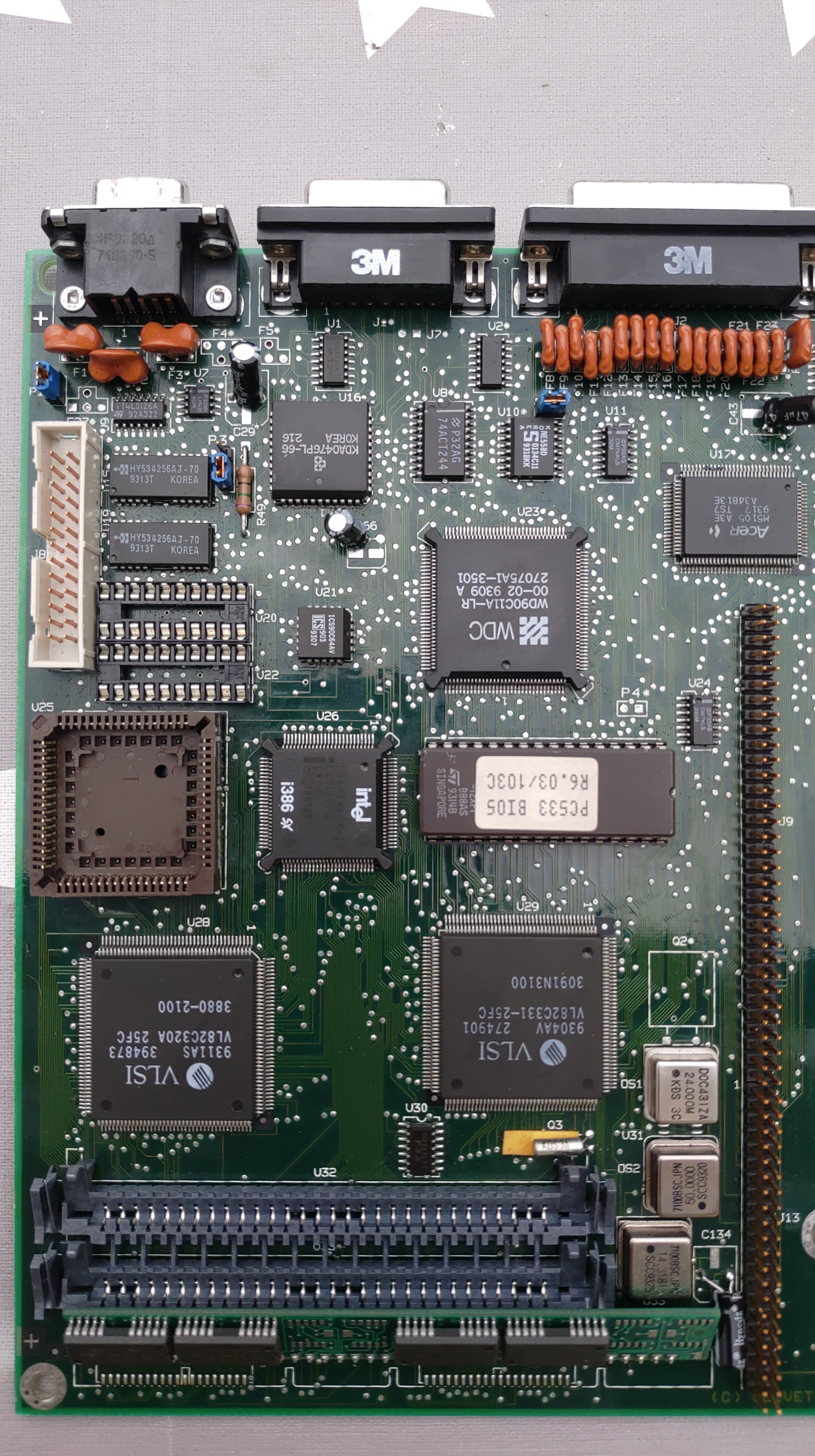

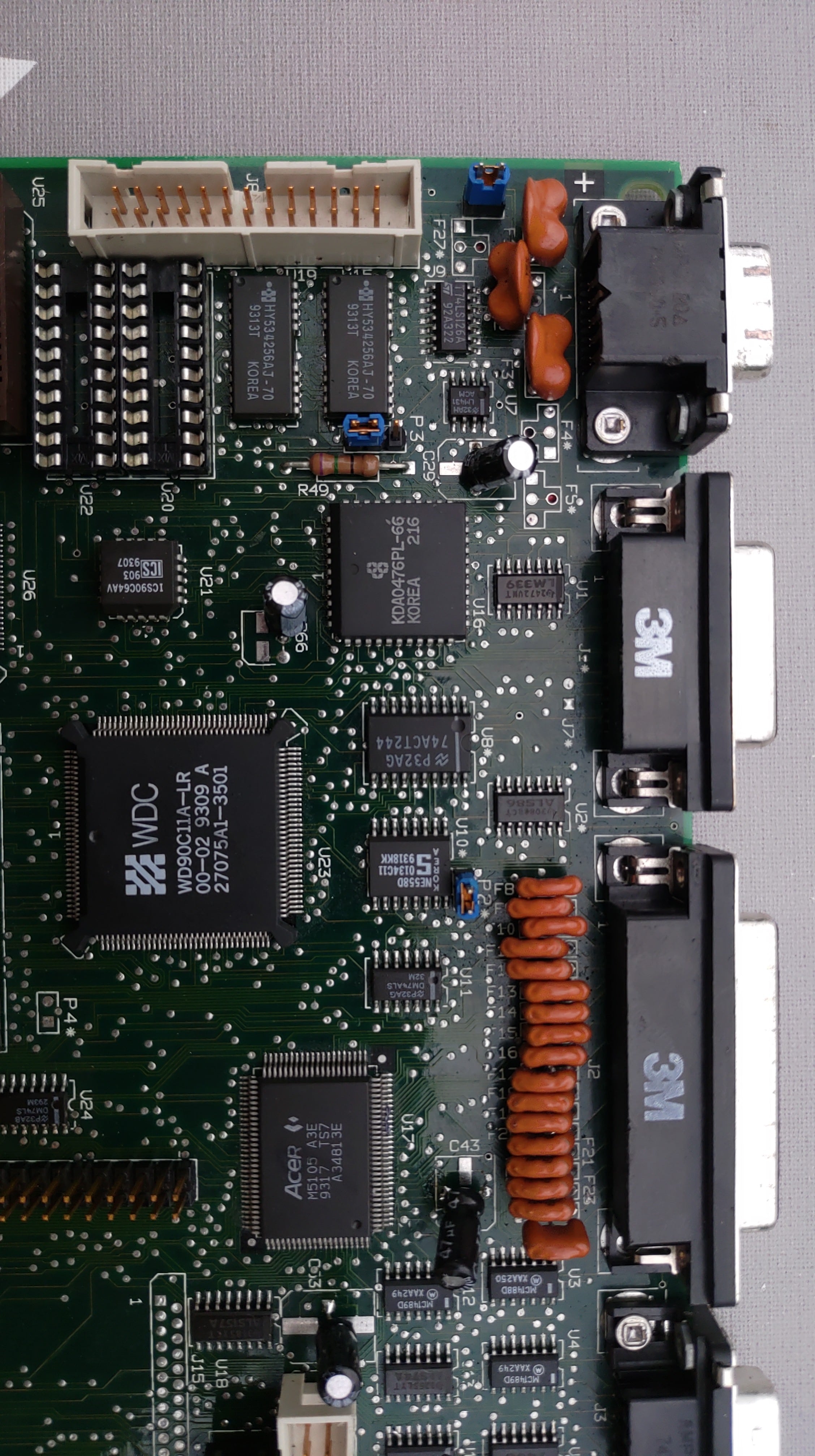

Voila des photos prises en plein jour avec la lumière du jour justement, donc là je pourrais pas faire mieux ;)
[ img ]

[ img ]

[ img ]

[ img ]

[ img ]

[ img ]
D'accord donc je n'achète pas de carte POST alors ?

Et que doit on faire dans une situation ou le CPU ne fait pas de post y'a pas une marche à suivre habituellement?
Auteur :  Joet BERNARD [ 17 juil. 2021 12:05 ]
Sujet du message :  Re: Des connaisseurs en PC "Olivetti"?
Ah désolé si on en demande beaucoup 🙃🙃
Notre ami Deksor est le co fondateur d'un site de sauvegarde de matériels informatique. Même si en ce moment il n'y a que les cartes mère qu'on peut rechercher, ça représente déjà un travail considérable.

Et si il demande des photos claires, c'est justement parce que j'ai vu qu'il n'en avais pas pour cette carte mère.
http://www.win3x.org/uh19/motherboard/show/4052
C'est uniquement pour la sauvegarde que j'ai proposé de faire ça.

Je sais à quel point un projet faramineux tel le sien peut être long à gérer et à développer, c'est pour l'aider que j'ai demandé les photos, pas forcément pour voir l'état de la carte mère 😁😁
Auteur :  Verax [ 17 juil. 2021 13:14 ]
Sujet du message :  Re: Des connaisseurs en PC "Olivetti"?
Ah okay je comprends pas de problèmes. :approve:

Sinon quelqu'un pourrait me confirmer le type de RAM que je peux ajouter (pour tester) dans la carte mère s'il vous plaît?

Le manuel de la carte mère nous dit:
"Bank1 (les deux slots de mémoire extensibles)
Can host two SIMMs
1 M x 9 EXM 25-532 (2Mb)
4 M x 9EXM 26-809 (8Mb)
Memory access: 80ns"

Et donc j''en ai trouvé pour pas cher du tout :
"SIMM 1Mb 30 pins 70ns"

Le truc c'est qu'elle est a 70ns et à 1Mb je me demandais si c'était compatible ?
Auteur :  whaka [ 17 juil. 2021 13:47 ]
Sujet du message :  Re: Des connaisseurs en PC "Olivetti"?
Joet BERNARD a écrit : *  16 juil. 2021 22:26
Je veux pas trop m'avancer car je suis aussi un boulet, mais Deksor avait fait remarquer que le contrôleur clavier peut être défectueux. Aucun idée si ça peut empêcher l'ordinateur de fonctionner. As-tu essayé de démarrer sans clavier ?

Aussi, whaka, ou qq1 d'autre qui s'y connait, est-ce qu'une carte POST pourrait l'aider à trouver l'erreur précise ?
même si y'a déjà eu quelques réponses, je recapitule.
non, une carte post n'aidera pas, parceque tant que le clavier reste allumé, ça veut dire que la machine ne se reinitialise pas du tout.
donc comme deksor l'a dit, pourquoi pas un probleme du contrôleur clavier lui même.
ou effectivement aussi un probleme de timing qu'un reset manuel pourrait résoudre. ça pour essayer, en mettant le power good à la masse quand la machine est déjà allumée, ça lancera un reset.

le bios mal mis, oui... même si il ne me parait pas mal sur les photos, ou si il a perdu la mémoire... ça peut arriver aussi.
les horloges aussi, mais ça pour les verifier, faudrait un oscillo. mais tester les continuitées, ça pourrait peut être réveler une coupure.

enfin, avec tout ça, ça fait déjà un peu de boulot ^^
à voir déjà un peu tout ça.
